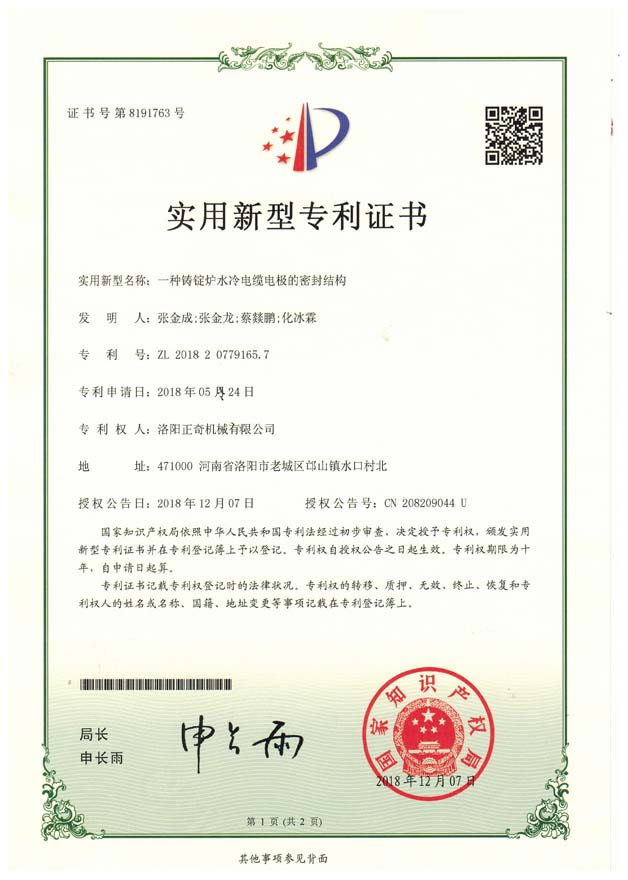

2018一种铸锭炉水冷电缆电极的密封结构

2018一种铸锭炉水冷电缆电极的密封结构

专利名称：旋转电极水冷电缆的制作方法
技术领域：
本实用新型属于光伏行业、LED行业电加热设备的水冷电缆技术领域。主要涉及的是一种旋转电极水冷电缆。适用于所有光伏行业、LED行业电加热设备(单晶硅炉、多晶硅铸锭炉、蓝宝石炉)上的电能传导及其它领域的电加热设备用水冷电缆。
背景技术：
水冷电缆是太阳能光伏行业、LED行业电加热设备(单晶硅炉、多晶硅铸锭炉、蓝宝石炉)的主要部件，作用是传输电能，承载电流在2000A — 7000A的范围内。这些设备除因所承载电流不等，水冷电缆软体导线的截面有所区别外，水冷电缆的结构基本相同。由于水冷电缆连接电源与负载，因电压低电流大，需要通过循环冷却水带走水冷电缆导体通电时所产生的热量。如图1所示:目前，公知的太阳能光伏行业、LED行业电加热设备(单晶硅炉、多晶硅铸锭炉、蓝宝石炉)的水冷电缆主要由左电极1、进水嘴2、软体导线3、外护套绝缘管4、密封卡箍5、出水嘴6和右电极7组成，软体导线3的两端分别与左电极I和右电极7连接，外护套绝缘管4套装在软体导线3和左电极I与右电极7之间，两端用卡箍5紧固密封，进水嘴2连接在左电极I上，出水嘴6连接在右电极7上。这种结构的水冷电缆存在以下问题:水冷电缆连接电加热设备的电源和负载，安装水冷电缆时，因为，各零件组装成水冷电缆后，水冷电缆两端的电极已经固定，左电极I和右电极7均不能转动，无法调整安装角度，一旦受安装位置和安装方位的限制时，只有人为的扭曲软体导线3和外护套绝缘管4来适应安装环境，不仅增加了安装难度，而且会缩短水冷电缆的使用寿命，导致水冷电缆损坏。
